Celda de Carga RBDD

DESCRIPCIÓN

Hasta 32 celdas de carga digitales pueden ser conectadas en línea de bus común por medio de la interfase RS-485. El bus está diseñado en configuración de maestro-esclavo donde las celdas de carga digitales están implementadas como esclavos. Todas las actividades del sistema son iniciadas por el Indicador Digital RAD-MTX-D.

Cada celda de carga recibe su propia dirección de comunicación (del 01 al 99). Un comando transmitido (dirección de dispositivo 00) puede ser usado para enviar algunos comandos especiales para todos los dispositivos esclavos al mismo tiempo. Ningún esclavo enviará respuesta de reconocimiento.

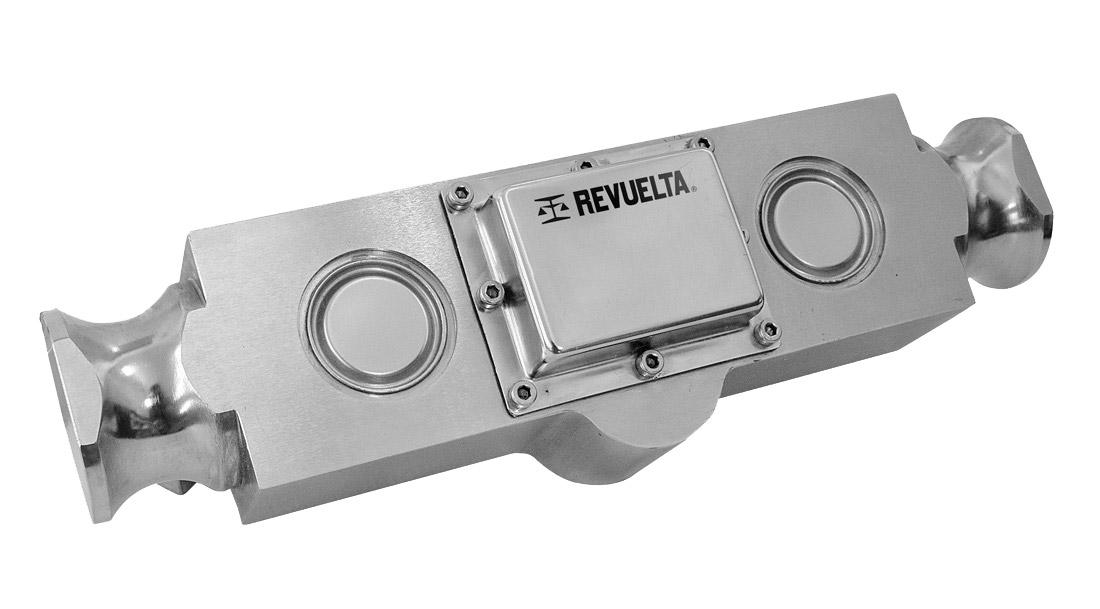

Celda de Carga digital RBDD

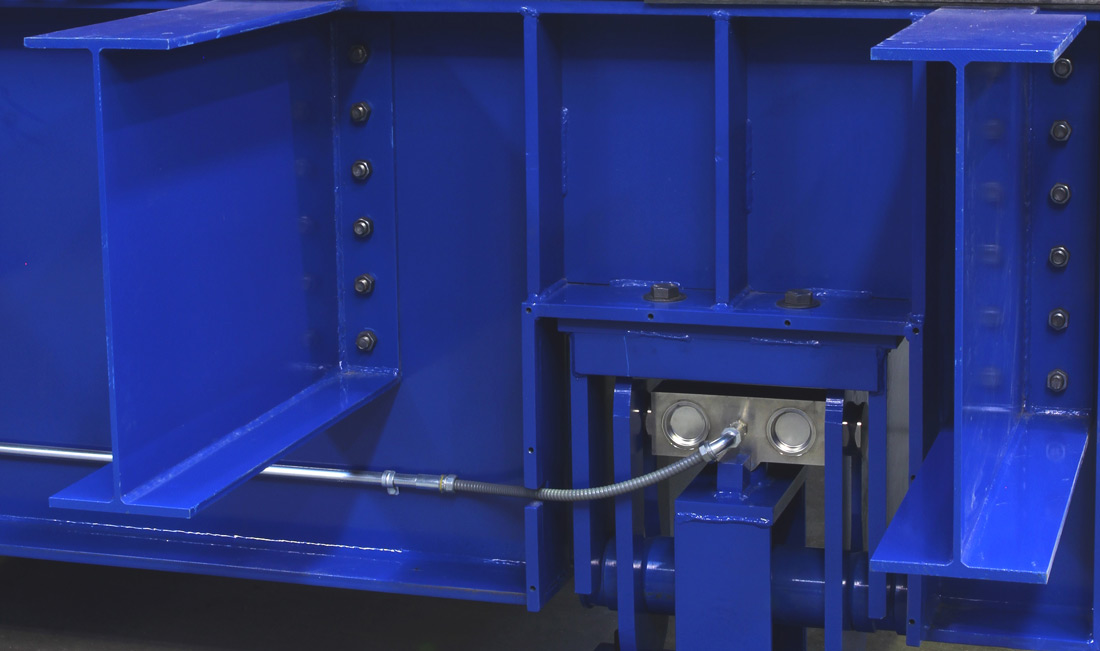

Celda de Carga RBD instalada en báscula

Con el bus RS-485 pueden alcanzarse hasta 1000 m de longitud del cable de comunicación. Para evitar interferencias electromagnéticas (EMC) el cable debe ser blindado y se recomienda configuración de par trenzado.

Siendo que el bus RS-485 es una interfase de bus diferencial, los niveles de señal son estados como un voltaje diferencial entre las líneas y no relacionadas a tierra. En los extremos de las líneas del bus se requieren resistencias de terminación para el funcionamiento eléctrico adecuado del bus, estas se implementarán a través de las cajas unión.

Descargar Folleto

CARACTERÍSTICAS:

  • Capacidad de 30 t ó 66 Klb
  • Fabricada en acero inoxidable
  • Hermeticamente soldada, protección IP 68 (EN 60529)
  • Protección contra rayos
  • Interfase Digital RS-485 fullduplex
  • Configuración y actualización de software a través de interfase serial
  • Memoria no volátil para guardar configuración de parámetros
  • Filtro Digital seleccionable
  • Ventajas en puesta en operación ajuste de esquinas (ángulos) y diagnóstico individualizado
  • Aplicaciones: Sistemas de pesaje de alta capacidad, especial para básculas de camiones.

ESPECIFICACIONES :

  • Cargas nominales (Ln): 30 t (66 Klb)
  • Clase de precisión: 4000 n. OIML
  • Carga mínima: 0% Ln
  • Carga de servicio: 120% Ln
  • Carga Límite: 150% Ln
  • Error combinado: <±0.013% Sn
  • Error de repitibilidad: <±0.01% Sn
  • Efecto de la temperatura:
    • En cero: <±0.01% Sn/5ºK
    • En sensibilidad: <±0.006% Sn/5ºK
  • Error de fluencia (30 minutos): <±0.012% Sn
  • Compensación de temperatura: -10...+40 ºC
  • Límites de temperatura: -30...+70 ºC
  • Salida nominal (Sn): 200000 ±0.05% puntos
  • Desequilibrio inicial: ±0.1% sn
  • Tensión de alimentación: 7.5...18Vcc
  • Corriente de alimentación: 80 mA (max.)
  • Máx. longitud cable transmisión: 1200 m
  • Interfase serie RS-485: Fullduplex
  • Deformación máxima (a Ln): 0.6-1 mm
