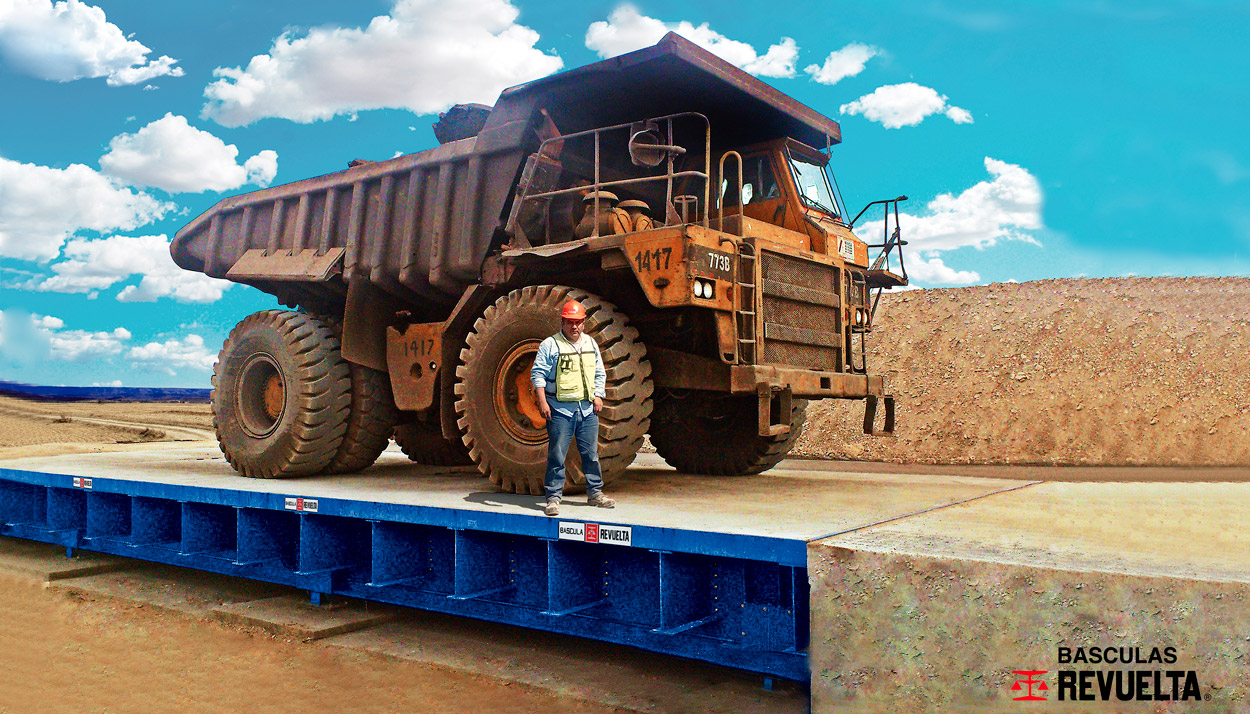

Báscula para vehiculos extrapesados

Básculas para Camiones Extrapesados

Para uso "FUERA DE CARRETERA"

10 Años de Garantía

Ejemplos de Instalaciones y Modelos

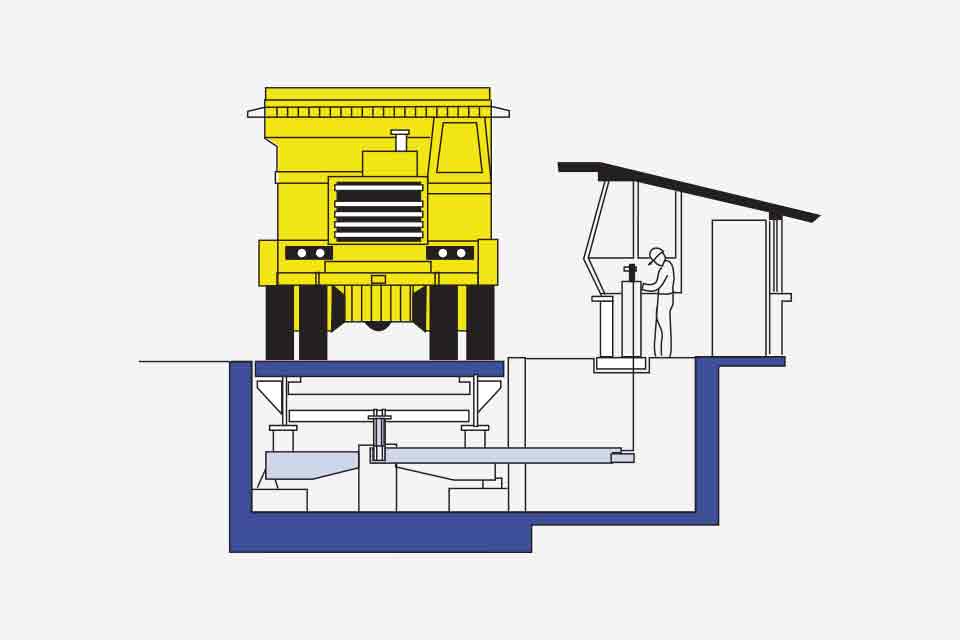

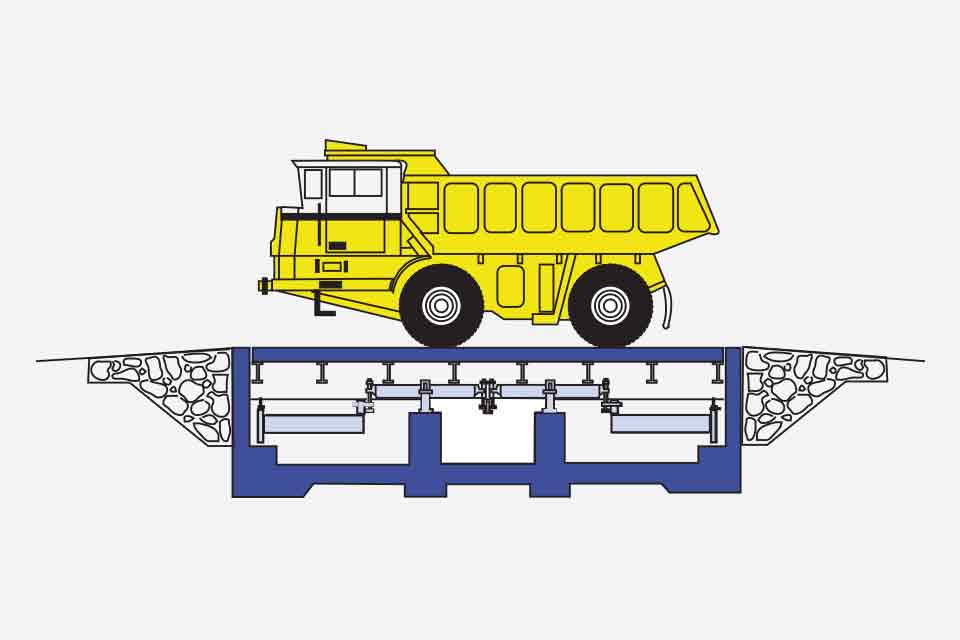

Mecánicas y Electromecánicas

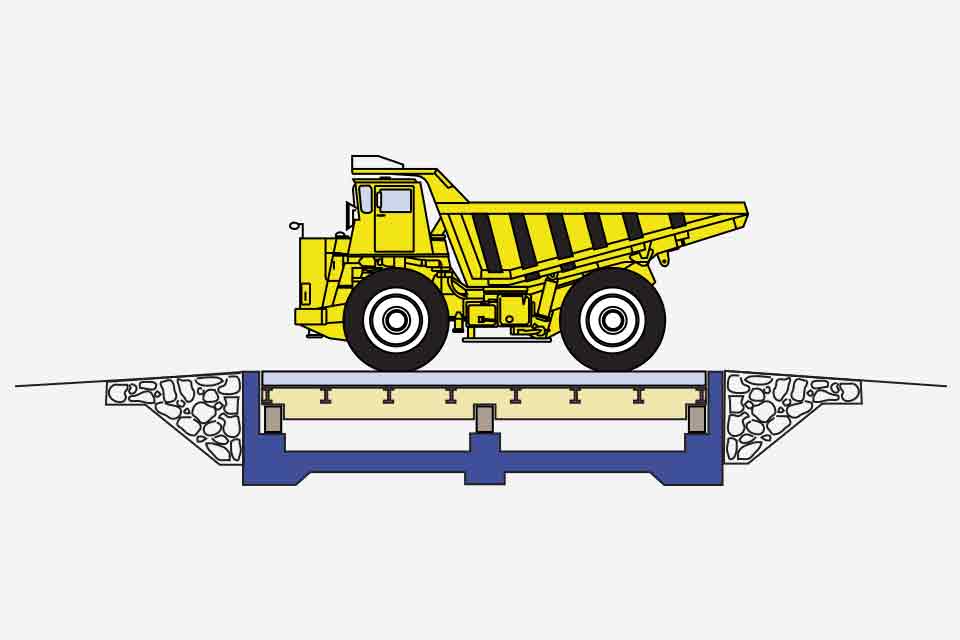

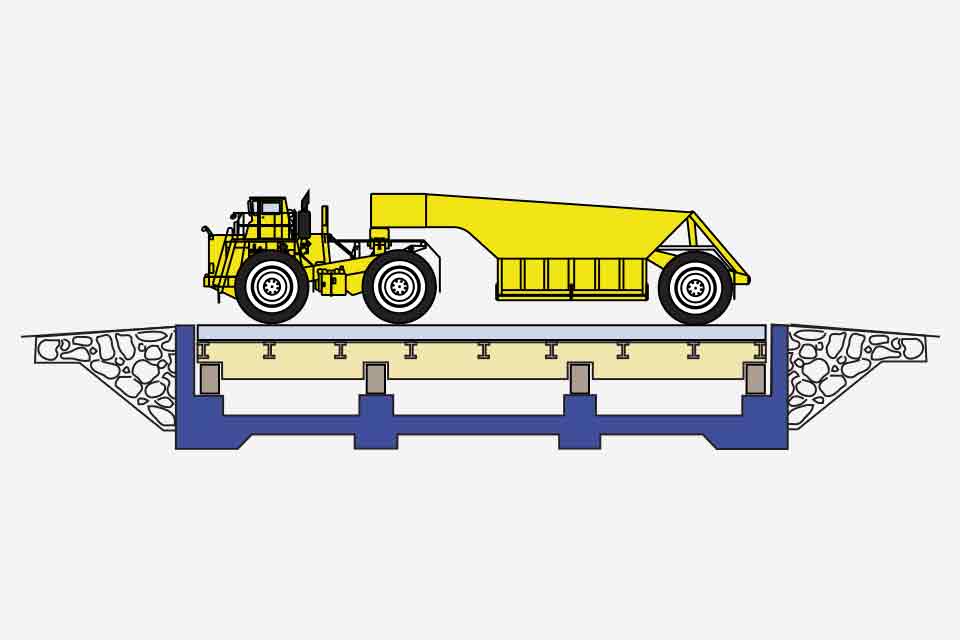

Electrónicas

Soluciones especiales para la industria:

MONTAJE DE SUSPENSIÓN PENDULAR LIBRE 360°

DISEÑO QUE GARANTIZA DE POR VIDA ÓPTIMO FUNCIONAMIENTO

El sistema de Suspensión Vincent consta de un montaje flotante de doble brida con movimiento libre pendular y oscilatorio de 360°, de forma que la estructura del puente de carga no ejerce influencia alguna sobre el sistema de celdas.
Evita el arrastre, absorbiendo efectos extraños. Permite que las celdas trabajen con cargas verticales limpias, asegurando mínima fricción, máxima exactitud y larga vida a la báscula.

La báscula no requiere de tirantes, tensores rígidos, retenes ni topes que restan sensibilidad y precisión.

EL MONTAJE VINCENT es 100% desarmable y funciona totalmente independiente de la estructura del puente

CARACTERÍSTICAS

  • Para básculas de camiones y ferrocarril.
  • Sistema pendular 100% autocentrable.
  • Proporciona condiciones de trabajo óptimas para la celda de carga.
  • Diseño de bajo perfil.
  • Instalación fácil y rápida.
  • Cómodo servicio de mantenimiento.
  • Excede las normas nacionales e internacionales.

APROBACIÓN DE MODELO

En cumplimiento con la Ley de Infraestructura de la Calidad, nuestras básculas cuentan con Aprobación de modelo o prototipo de conformidad con Normalización y Certificación Electrónica, S.C. (NYCE), y están aprobadas por la Dirección General de Normas (DGN), cumpliendo con las Normas NOM-010-SCFI-1994 (México) y OIML R76-1 (Europa). A solicitud del cliente se puede realizar el servicio de calibración y/o inspección al 100% de la capacidad de la báscula
Nuestras Básculas Sí son Legales
NYCE

Laboratorio subcontratado
por “NYCE”

Para calibración de prototipos de básculas de cualquier marca.

PUENTE DE CARGA

INDEFORMABLE

El diseño estructural y la fabricación del Puente de Carga es el aspecto más importante a considerar en una Báscula para Camiones.

En todos nuestros diseños y cálculos aplicamos amplios márgenes de seguridad, garantizando deflexión mínima, lo que se traduce en una larga vida útil, las vigas principales son fabricadas especialmente bajo especificaciones propias. (Con la experiencia de más de 60 años fabricando equipos industriales de pesaje que se aplica en todos nuestros diseños).

CARACTERÍSTICAS

-Estrucutura y partes fabricadas de acero estructural ASTM A-572 grado 50, diseñada para ensamblarse con tornillería, no requiere soldadura.

Puente de Carga Báscula Electrónica

Puente de Carga Báscula Mecánica / Electromecánica En Fosa

CELDAS DE CARGA

Celda de carga modelo RBD de doble brida

(PARA BÁSCULAS ELECTRÓNICAS)

Es ideal para utilizarse en básculas para camiones. Diseñada con altos márgenes de cálculo para condiciones adversas de trabajo, como impactos y cargas laterales, ampliamente recomendada para aplicaciones que demanden uso rudo para el pesaje de grandes cargas, con máxima precisión y confiabilidad.

Fabricada en acero inoxidable, proporciona protección contra la corrosión y resistencia superior al medio ambiente.

Herméticamente sellada con soldadura de plasma, grado de proteccion IP67 a prueba de humedad y polvo. Cable multiconductor blindado integrado sin conectores, garantiza la hermeticidad. El blindaje evita interferencias en la señal (RFI/EMI).

Celdas de Carga Modelo RBD

Montaje para Celda de Carga

(PARA BÁSCULAS MECÁNICAS / ELECTROMECÁNICAS)

Para conversión de básculas mecánicas a electromecánicas.
La báscula puede trabajar con 2 indicadores:

  • Romana Mecánica.
  • Indicador Electrónico.

El Montaje de Celda de REVUELTA® provee un soporte de carga para aplicaciones de medición de celdas de carga que funcionan a la tensión, esto lo hace complemento perfecto para la celda tipo “S” en la conversión de Básculas Mecánicas a Electromecánicas. Fabricado con materiales altamente resistentes el Montaje de Celda de REVUELTA® está diseñado para transferir la fuerza de manera directa sin influencia ni roces de fuerzas laterales, otorgando una completa alineación de la Celda de Carga con la fuerza aplicada.

Características

  • Diseño y construcción único que corrige la alineación de la carga para proyectar la fuerza a la celda tipo “S” de manera vertical.
  • Protege y aísla completamente la celda de carga contra descargas eléctricas que pudieran circular por el montaje, esto gracias a su banda de tierra que provee un camino directo hacia conexión de la tierra física, además cuenta con tirantes aislados por teflón y arandelas de nylon para evitar cualquier conducción de corriente a través del cuerpo de la celda.
  • Gracias a sus tirantes con sujeción tipo rótula permite su uso aún en las aplicaciones más difíciles.

Celda de Carga Tipo "S"

Proceso de pintura

PINTURA

La pintura en polvo termoendurecida (horneada), mediante aplicación electrostática ofrece larga durabilidad y resistencia.

La pintura en polvo (Powder Coating) que se aplica a las Básculas REVUELTA® es un recubrimiento industrial sólido que se adhiere al metal electrostáticamente.

Control de Calidad:

Todo el proceso es monitoreado y controlado constantemente en todas sus variables: perfil de anclaje, titulación de líquidos para limpieza, temperatura del horno, espesor de la aplicación, pruebas de curado, pruebas de adherencia, y finalmente pruebas de cámara salina de 500 horas, logrando así mejor acabado y apariencia, alta resistencia a los golpes y ralladuras, alta resistencia a la intemperie y rayos UV y alta resistencia a líquidos alcalinos y ácidos.

SERVICIO TÉCNICO ESPECIALIZADO

Calibración en Fábrica

Báscula para Camiones en pruebas de Calibración con 200 toneladas de pesas patrón certificadas.

CALIBRACIÓN E INSPECCIÓN EN FÁBRICA

REVUELTA® es el único fabricante en el mundo que arma y comprueba cada báscula en fábrica con el 100% de su capacidad con pesas patrón certificadas. Contamos con Laboratorio de Calibración acreditado desde 1994 y Unidad de Inspección desde 1997. A solicitud del cliente se puede realizar el servicio de calibración y/o inspección al 100% de la capacidad de la báscula.

Estas pruebas son únicas en el mundo, garantizando un funcionamiento correcto.
Nuestros clientes pueden presenciar estas pruebas personalmente.
Contacte a REVUELTA® para mayor información.

Productos y Servicios complementarios para las Básculas

LABORATORIO DE CALIBRACIÓN Y UNIDAD DE INSPECCIÓN

16 Unidades móviles (Camiones) para Calibración e Inspección, equipadas cada una con 27 toneladas de Pesas Patrón certificadas, grúa y remolque para dar servicio a toda la República Mexicana y Centroamérica.

UNIDAD DE INSPECCION
Portada Revuelta SIP

El Software REVUELTA SIP es una herramienta que permite registrar, administrar y operar inteligentemente los datos generados en una Báscula REVUELTA® la cual se conecta al Software a través del puerto de comunicación del Indicador Electrónico.

GALERÍA DE IMÁGENES

Enlace a Galería Básculas combinadas Camiones-Ganado

Básculas para Camiones

Básculas para Camiones marca REVUELTA, tres modelos distintos, en instalacion en fosa o sobre piso de acuerdo a necesidad, con el sistema de suspensión vincent sin topes, puente de carga hecho para durar.

VIDEOS RELACIONADOS

Garantía de Fábrica

Las básculas camioneras REVUELTA® son sometidas a estrictas pruebas en fábrica donde se les aplica el 100% de la capacidad con pesas patrón certificadas por los organismos rectores del país. Estas pruebas son únicas en el mundo. VER VIDEO DE DEMOSTRACIÓN

CASOS DE ÉXITO

Ingenio Magdalena Thumb

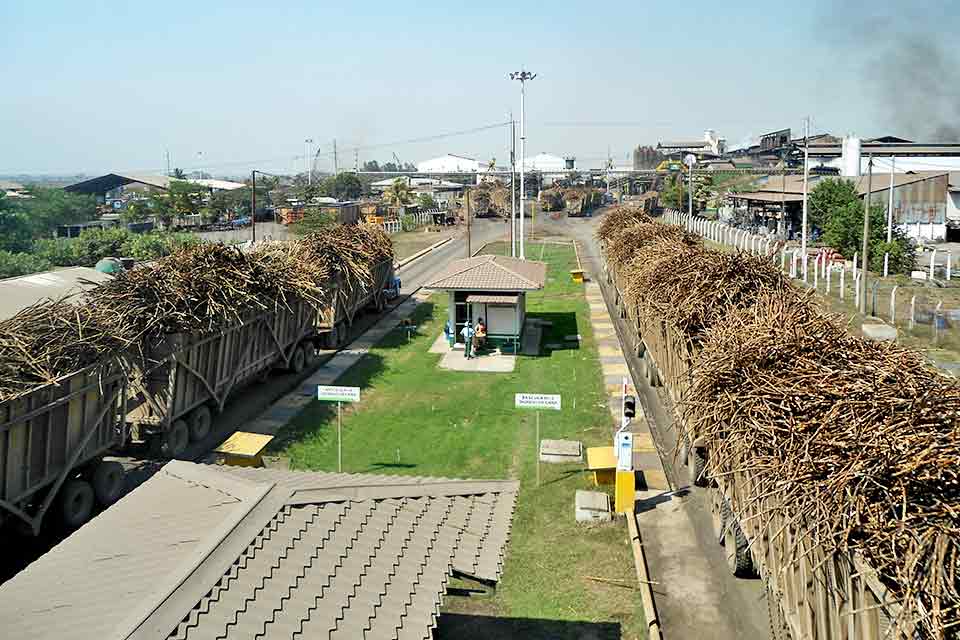

Ingenio Magdalena

Ingenio Magdalena es el ingenio azucarero más grande en Guatemala y el cuatro más grande en el mundo ...

SOLUCIONES DE PESAJE

Pesaje de Contenedores

Los acuerdos establecidos por la Secretaría de Comunicaciones y Transportes (SCT) en cumplimiento al Convenio SOLAS mencionan que se debe obtener la Masa Bruta Verificada de los Contenedores con carga (MBV). BASCULAS REVUELTA® cuenta con la Solución de Pesaje de Contenedores
